Acoperiș plat Sistem cu balast
Balastul din beton asigură o rezistență excepțională la vânt și o instalare rapidă la fața locului. Designul său unic cu orientare dublă promovează o utilizare mai eficientă a spațiului de pe acoperiș și o generare sporită de energie.
Acest design unic reduce costurile structurale și greutatea balastului, menținând în același timp o compatibilitate flexibilă cu blocurile de beton sau fundațiile de balast.
Sistem cu șine complete și Sistem cu șine comune
Sistem cu șine complete: Acest sistem necesită două rânduri de șine pentru fiecare rând de panouri, sporind rezistența structurii de montaj.
Sistem cu șine comune: În această configurație, fiecare două panouri împart o șină centrală, reducând numărul total de șine și accesorii de fixare. Acest lucru nu doar că economisește timp de instalare, dar reduce și costurile.
Economisiți timp cu componentele pre-asamblate
Pre-asamblat pentru eficiență, economisind timpul dumneavoastră!
Sistem complet cu șină

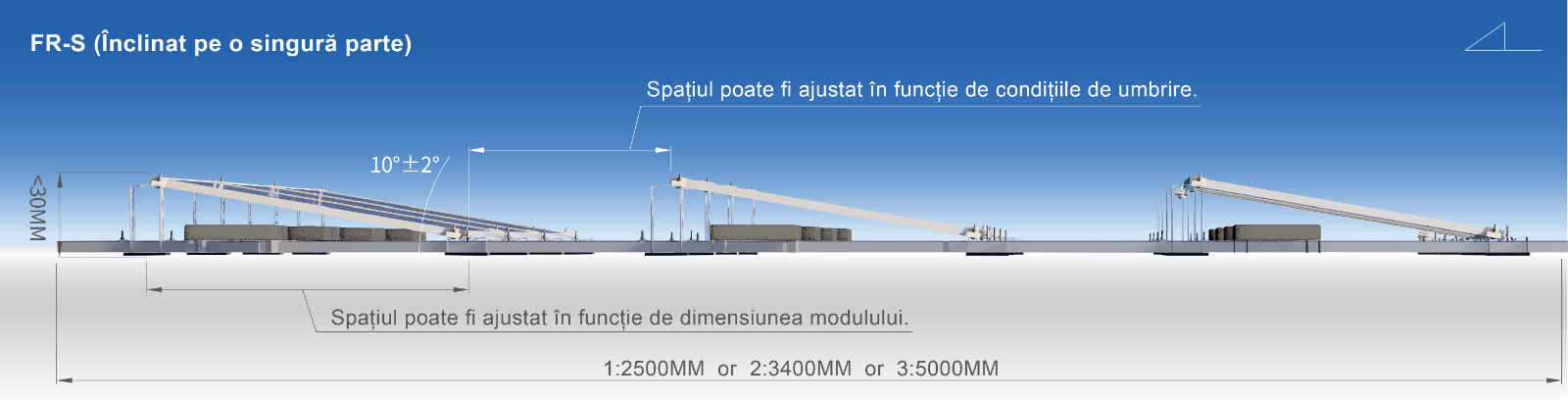

FR-S (Înclinat pe o singură parte)
Sistem cu șină comuna

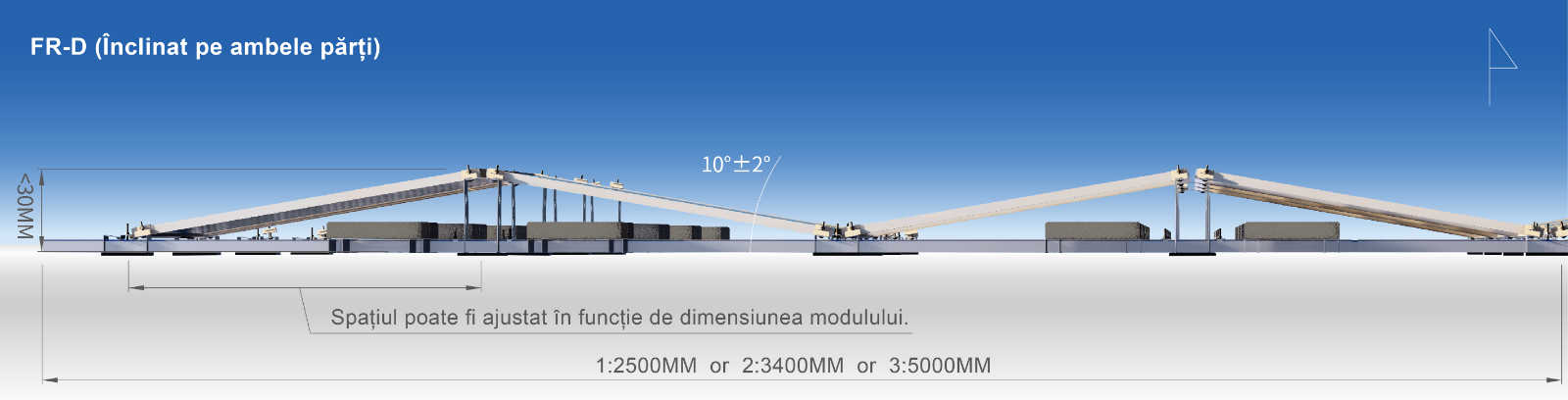

FR-D (Înclinat pe ambele părți)
Date Tehnice
| Numele sistemului | Acoperiș plat (Sistem cu balast) | Dispunerea modulelor | Peisaj / Portret |
| Tipul acoperișului | Acoperiș plat | Dimensiunile modulului | Lungime: 1650-2400 mm Lățime: 950-1400 mm |
| Unghi de înclinare | 10° (standard) (poate fi personalizat) |
Orientare | Sud, Est-Vest |
| Sarcina de vânt |
< 60 m/s ( poate fi personalizat ) |
Material | Oțel zincat cu aliaj Zinc-Aluminiu-Magneziu (Zn-Al-Mg) Nippon Steel Corp. ZAM®-EX YiehPhui Corp. PhuizerMax®(PM) |
| Sarcina de zăpadă |
< 1.6 kN/m2 ( Poate fi personalizat ) |
Materialul elementelor de fixare | Oțel cu conținut mediu de carbon (acoperire cu aliaj Staniu-Zinc), SUS 304 |
| Module fotovoltaice aplicabile | Toate modulele disponibile | Garanție | 25 de ani garanție a calității în anumite condiții de mediu |
Specificații produs
| Orientare | Înclinat pe o singură parte | Înclinat pe ambele părți | ||
| Tipul șinei | sistem cu șină comuna | sistem cu șină completă | sistem cu șină comuna | sistem cu șină completă |
| Dimensiune modul compatibilă | < 2000mm |
> 2000mm | < 2000mm | > 2000mm |
| Latura de fixare a modulului | Atât latura lungă, cât și latura scurtă | Atât latura lungă, cât și latura scurtă | ||
Tipuri multiple
Balastul din beton asigură o rezistență excepțională la vânt și o instalare rapidă la fața locului. Designul său unic cu orientare dublă maximizează utilizarea spațiului pe acoperiș.
Tip continuu
Tip bifacial / în formă de V inversat
Tip în formă de V
Tip D-Monolit
Tip S-Monolit
Șină completă
Șină comună
Instalare ușoară
Instalați șinele.
Instalați baze și balasturi.
